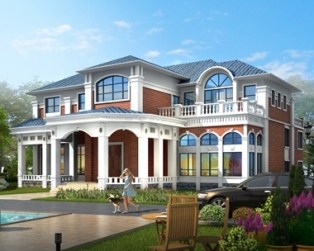

圖紙編號： AT1606 層數 ： 二 層

結構形式： 框架結構

主體造價：  80-100萬

占地面積： 329.05平方米

建筑面積： 710.11平方米

建筑 圖：建筑說明/門窗表、一層平面圖、夾層平面圖、二層平面圖、屋頂平面圖、1~6軸立面圖/6~1軸立面圖、A~J軸立面圖、/J~A軸立面圖、1-1剖面圖/2-2剖面圖、3-3剖面圖/4-4剖面圖/入口拱廊展開圖、戶內樓梯大樣圖/衛生間大樣圖、節點大樣一、節點大樣二

結構 圖：結構設計總說明(一)、結構設計總說明(二)、結構設計總說明(三)、11G101-1梁柱墻平法補充及調整(一)、11G101-1梁柱墻平法補充及調整(二)、獨立基礎平面布置圖、獨立基礎梁配筋圖、基礎~屋頂柱配筋圖、一層梁配筋圖、夾層梁配筋圖、二層梁配筋圖、屋面層和坡屋頂層梁配筋圖、二夾層結構布置及板配筋圖、層結構布置及板配筋圖、屋面層和坡屋頂層結構布置及板配筋圖、樓梯配筋大樣圖、節點大樣詳圖

給排水圖：給排水設計說明、一層給排水平面圖、夾層給排水平面圖、二層給排水平面圖、屋面排水平面圖、給污水系統圖

電氣 圖： 電氣設計說明、配電箱系統圖、一層照明平面圖、夾層照明平面圖、二層照明平面圖、一層插座平面圖、夾層插座平面圖、二層插座平面圖、一層弱電平面圖、夾層弱電平面圖、二層弱電平面圖、基礎接地平面圖、屋面防雷平面圖

一 層： 入戶平臺、玄關、大客廳、大餐廳、廚房小餐廳、工人房帶衛生間、雙車庫、衛生間

夾 層： 客房2間、陽臺、活動室、衛生間

特別提示

• 本站圖紙如果用于建造房屋，為保證建造安全、圖紙和實際地質情況相吻合，以及各地施工做法及水平的差異，避免因為直接使用圖紙造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！

如本站沒有合適的圖紙，可按照您的要求來進行設計；我們公司有資深設計師，設計經驗豐富，質量保證，價格從優！
